Victron Zubehör für die Inselanlage 2026: Verkabeln und Absichern

Von Redaktion Solaranlage-Tipps Veröffentlicht: · Zuletzt geprüft am 7 Min. Lesezeit

Neue Ratgeber etwa einmal pro Woche per E-Mail: Newsletter abonnieren

Victron Zubehör für die Inselanlage 2026: Verkabeln und Absichern
Foto: Magda Ehlers / Pexels

Auf einen Blick

  • Reihenfolge ab Pluspol: Hauptsicherung, Trennschalter, Busbar, dann jeder Abgang mit eigener Sicherung.
  • Die Sicherung schützt das Kabel: über dem Gerätestrom, unter der Belastbarkeit der Leitung.
  • Faustregel nach Victron für Kabel bis 5 m: Strom geteilt durch 3 ergibt den Querschnitt in mm².
  • MEGA- und MIDI-Sicherungen mit 32 V nur für 12 und 24 V, bei 48 V brauchst du 58-V-Versionen.
  • Die Kleinteile kosten jeweils rund 3 bis 16 € (Preise Stand Oktober 2026).

Akku, Laderegler und Wechselrichter stehen fest, jetzt fehlen die Teile dazwischen. Genau dort passieren die meisten Fehler: zu dünne Kabel, keine Hauptsicherung, lose Kabelschuhe. Ob Camper, Hütte, Boot oder Gartenhaus mit 12, 24 oder 48 V, das Prinzip bleibt gleich. Hier bekommst du das Schema, Richtwerte aus Victrons Handbuch "Wiring Unlimited" und konkretes Victron Zubehör für deine Inselanlage.

Sicherheit: Die 230-V-Seite und jeder Anschluss an die Hausinstallation gehören in die Hände einer Elektrofachkraft. Die DC-Seite kannst du selbst bauen, aber ein LiFePO4-Akku liefert im Kurzschluss enorme Ströme. Arbeite mit isoliertem Werkzeug und ohne Ring oder Uhr.

Das Schema: Was gehört zwischen Akku, Laderegler und Wechselrichter?

Leistungen und Akkugröße sollten feststehen, dabei helfen der Ratgeber Inselanlage planen und dimensionieren und der Offgrid-Rechner. Dann gilt vom Pluspol aus:

  1. Kabelbrücke vom Pluspol zum Sicherungshalter, so kurz wie möglich.
  2. Hauptsicherung direkt am Akku. Victron ist eindeutig: Ein DC-System braucht immer eine Hauptsicherung.
  3. Batterietrennschalter, laut Victron nur in der Plusleitung.
  4. Plus-Busbar als Verteiler für alle Abgänge.
  5. Abgänge zu Wechselrichter, MPPT-Laderegler, Sicherungsverteiler und Ladebooster, jeder mit eigener Sicherung im Plus.

Die Minusseite läuft ohne Sicherung und Schalter auf eine zweite Busbar. Der Shunt eines Batteriemonitors sitzt laut Victron als letztes Bauteil vor dem Akku-Minus. Welcher Akku zu dir passt, klärt der Vergleich von LiFePO4, AGM und Gel.

Verkabeln und absichern: Zubehör für die Inselanlage

Victron Energy

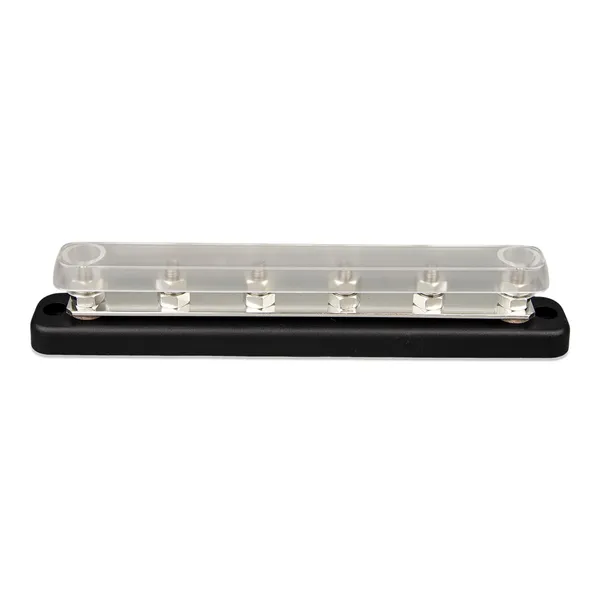

Victron Busbar + Cover 150A 6P

25,50 €

bei Offgridtec

Lieferzeit 10-14 Werktage

oder 30,35 € inkl. 19 % MwSt.

Endpreis inkl. USt., zzgl. Versandkosten. Preisstand: 14.10.2026.

Zum Shop*

Inselanlage absichern: Sicherungen richtig dimensionieren

Eine Sicherung schützt das Kabel vor Überhitzung, nicht das Gerät. Victrons Regel: Hängt ein Gerät an der Leitung, richtet sich die Sicherung nach dem kleineren Wert aus Gerätestrom und Kabelbelastbarkeit, bei mehreren Verbrauchern nach dem Kabel. Sie muss für Gleichstrom und mindestens für die Systemspannung zugelassen sein.

Praktisch nimmst du die nächste Normgröße über dem maximalen Gerätestrom, solange das Kabel sie verträgt. Für den Victron MultiPlus-II nennt das Handbuch 400 A beim 12/3000, 300 A beim 24/3000 und 200 A beim 48/5000. Bei Lithium-Akkus verlangt Victron außerdem, dass mindestens eine Sicherung ein Ausschaltvermögen über dem möglichen Kurzschlussstrom der Batteriebank hat.

MEGA, MIDI oder Flachsicherung?

TypEinsatzProduktPreis

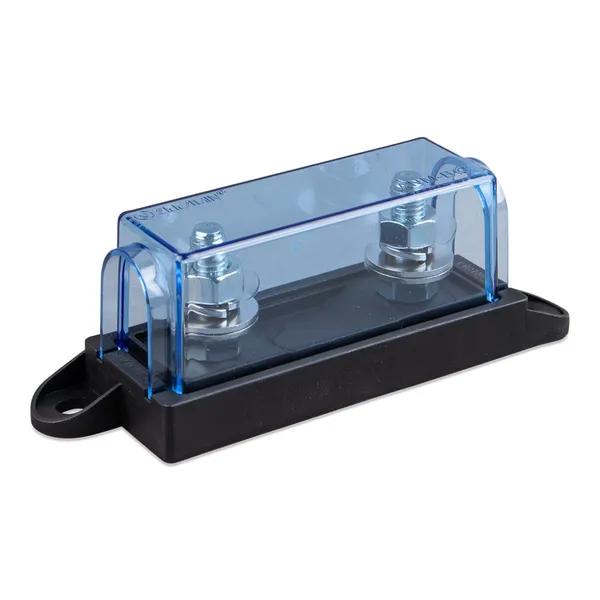

MEGA, 32 VHauptsicherung, große WechselrichterVictron MEGA-Sicherung 400A 32V 5er Set im Victron Sicherungshalter für MEGA-Sicherungenrund 14 € + 12 €
MIDI, 32 VRegler, Ladebooster, kleine WechselrichterVictron MIDI-Fuse 60A/32V 5er-Set oder MIDI-Sicherung 125A 5er-Pack im Victron MIDI-Fuse Halterje rund 8,50 €
MIDI, 58 VAbgänge bei 48 VVictron 60A 58V MIDI Fuserund 10 €

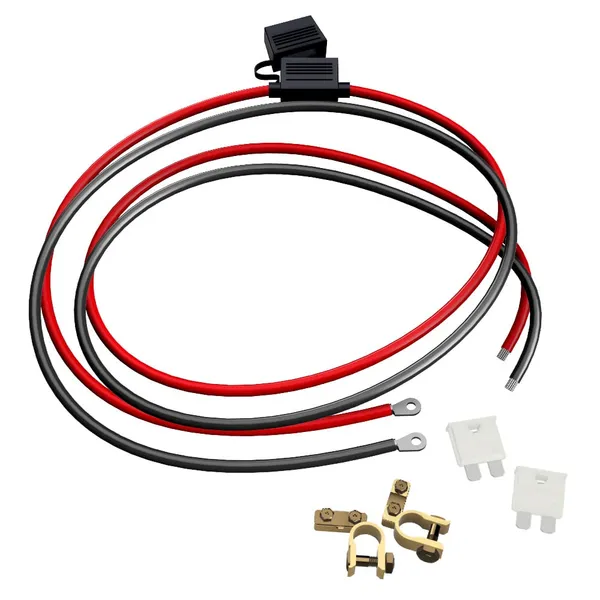

Flachsicherungkleine VerbraucherOffgridtec 6mm² Batteriekabel mit 25A Flachsicherungrund 6,50 €

Batteriekabel: Querschnitt für 12 V nach Victron

Beim Batteriekabel-Querschnitt für 12 V zählt vor allem der Spannungsfall. Victron rechnet mit 0,26 V Verlust, an 12 V sind das gut 2 Prozent. Die Länge ist die Summe aus Plus- und Minuskabel: 2 m Abstand ergeben 4 m.

Querschnittmax. Strom bei 5 m gesamtbei 10 m gesamtBeispiel an 12 V
6 mm²18 A9 ARegler bis 15 A
10 mm²30 A15 AMPPT bis 30 A
16 mm²48 A24 ARegler oder Booster um 40 A
25 mm²75 A38 AWechselrichter bis 750 W
35 mm²105 A53 AWechselrichter bis 1.000 W
50 mm²150 A75 AWechselrichter bis 1.500 W
70 mm²210 A105 AWechselrichter bis 2.000 W
95 mm²285 A143 AWechselrichter um 3.000 W

Die Stromwerte stammen aus der Victron-Tabelle, die Beispielspalte ist unsere vorsichtige Umrechnung (Leistung durch 12 V plus 10 Prozent Verlust). Das Gerätehandbuch hat Vorrang: Der MultiPlus-II 12/3000 verlangt bis 5 m Kabellänge 2 x 50 mm².

Bei 24 V halbiert sich der Strom für dieselbe Leistung, bei 48 V viertelt er sich. Victron empfiehlt 12 V bis 3.000 VA Wechselrichterleistung, 24 V bis 5.000 VA und darüber 48 V. Mehr dazu im Ratgeber Insel-Wechselrichter und unter MPPT oder PWM für die Inselanlage.

Trennschalter, Victron Busbar und Kabelbrücken

Batterietrennschalter: auf die Spannung achten

Beim Offgridtec Batterietrennschalter 12V/24V/48V 100A M8 (rund 5 €) gelten die 100 A laut Produktdaten nur bei 12 V, bei 24 V sind es 50 A, bei 48 V 25 A. Für 48 V und größere 12-V-Anlagen ist der Offgridtec Batterietrennschalter 48V 200A M8 (rund 11 €, laut Produktseite 200 A Dauerstrom bis 48 V) die bessere Wahl. Der Batterietrennschalter 275A M10 (rund 9 €) braucht M10-Kabelschuhe, die Spannung zum 275-A-Wert prüfst du im Datenblatt.

Victron Busbar: ab drei Abgängen sinnvoll

Die Victron Busbar 150A 6P (rund 26 €) hat sechs Anschlüsse auf verzinntem Kupfer mit Abdeckung. An 12 V wird sie ab etwa 1.200 W Wechselrichterleistung knapp, dann hilft etwa der Victron Lynx Distributor, der Sammelschiene und MEGA-Sicherungshalter kombiniert. Weitere Verteiler und Sicherungshalter findest du im (Anzeige)Offgridtec-Shop.

Kabelbrücken und fertige Batteriekabel

Für die kurzen Wege zwischen Akku, Sicherung, Schalter und Busbar sind fertig verpresste Kabelbrücken ideal: die Offgridtec Kabelbrücke 35mm² 0,2m (rund 3 €) oder die Kabelbrücke 50mm² 0,2m (rund 4 €), beidseitig M8, passend etwa zu den M8-Anschlüssen des MultiPlus-II. Für längere Wege gibt es das Offgridtec 1m Batteriekabel 16mm² mit M8-Ösen (rund 16 €).

DIN-Schiene und Orion-Tr: Ordnung und 12 V aus 24 V

Im Technikschrank sitzen Regler und GX-Gerät gern auf der Hutschiene. Der Victron DIN35 Schienen-Adapter Small (2 Stück) für rund 15 € passt laut Produktbeschreibung zum Cerbo GX, zum (Smart) MPPT 100/20 und zu den nicht isolierten Orion-Tr 24/12-10/15/20.

Bei 24 oder 48 V gibt es trotzdem oft 12-V-Geräte. Victron empfiehlt dafür DC-DC-Wandler statt einer reinen 12-V-Anlage. Für Radio, Router oder LED reicht der Victron Orion-Tr 24/12-5 60W (rund 16 €), abgesichert wie jeder Abgang. Fürs Laden während der Fahrt brauchst du dagegen einen Ladebooster.

Typische Fehler beim Verkabeln

  • Zu dünne Kabel: Der Wechselrichter meldet unter Last Unterspannung, das Kabel wird warm.
  • Keine Hauptsicherung: Bei einem Kurzschluss kann das ungesicherte Kabel glühen.
  • 32-V-Sicherung bei 48 V: Die Spannungsfreigabe muss zur Systemspannung passen.
  • Lose Klemmen: Zwischen Kabelschuh und Anschlussfläche gehört nichts, darüber Scheibe, Federring und Mutter mit Drehmoment laut Handbuch (MultiPlus-II: 12 Nm).
  • Korrosion: Auf dem Boot und in feuchten Hütten verzinnte Litze nutzen und Anschlüsse auf Grünspan prüfen.
  • Falsche Verbinder: Starre Hausleitung, Krokodilklemmen und Zigarettenanzünder-Stecker gehören nicht in eine feste Anlage.

Wann sich das Zubehör lohnt und unsere Empfehlung

Es lohnt sich bei jeder fest eingebauten Anlage mit separatem Akku, Regler und Wechselrichter, die Teile kosten zusammen meist unter 60 €. Es lohnt sich nicht bei einer Powerstation, die intern absichert, oder bei einer Mini-Anlage mit einem Verbraucher. Da reicht ein Batteriekabel mit Flachsicherung.

Unsere Empfehlung für einen 12-V-Camper mit 30-A-Regler und Wechselrichter bis 1.000 W: MIDI 125 A als Hauptsicherung, der 200-A-Trennschalter, 35-mm²-Kabelbrücken und 10 mm² zum Regler. Ab dem MultiPlus-II 12/3000 nimmst du die 400-A-MEGA mit 2 x 50 mm². Komplettpakete findest du unter Inselanlagen & Off-Grid.

Unsere meistgekauften Solarprodukte

Häufige Fragen

Wo genau sitzt die Hauptsicherung?

So nah wie möglich am Pluspol des Akkus, am besten über eine kurze Kabelbrücke direkt zum Sicherungshalter. Jedes Stück Kabel davor ist ungeschützt.

Welchen Kabelquerschnitt brauche ich für 2.000 W an 12 V?

Der Wechselrichter zieht rund 185 A. Bis 5 m Gesamtlänge aus Plus und Minus ergibt die Victron-Tabelle 70 mm², alternativ laut Victron 2 x 35 mm² parallel. Nennt das Handbuch deines Geräts einen anderen Wert, gilt das Handbuch.

Darf ich 32-V-MEGA-Sicherungen in einer 48-V-Anlage nutzen?

Nein. Die Spannungsfreigabe muss mindestens der maximalen Systemspannung entsprechen, und ein 48-V-Akku liegt beim Laden über 55 V. Für 48 V gibt es MEGA- und MIDI-Sicherungen mit 58 V.
